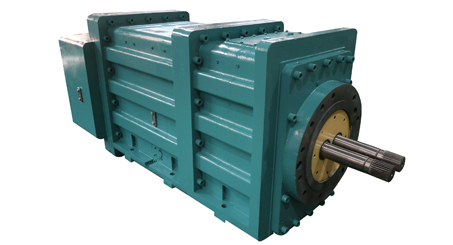

HES系列智能長壽特高扭矩同向平雙齒輪箱
2022-09-26 15:01:21
|
HES系列特高扭矩齒輪箱是借鑒德國同行的先進設計理念和方法,專為75同向平行雙螺桿擠出機配套設計的硬齒面齒輪傳動裝置。該產品外形新穎美觀、結構緊湊,噪音指標低,承載能力強,傳動效率高,滲漏油概率極小。最大的兩個優勢,一是主要零部件設計壽命大于100000小時;二是其承載能力等同于德國同行的同類產品,達到18Nm/cm3,是目前中國自主研發的最高扭矩等級的同向平雙齒輪箱,是替代進口齒輪箱的高性價比產品。
智能化:
箱體: 箱體結構在設計時采用了全新的復合分體結構,兼顧了吸收噪音的功能,材質采用高品質的鑄鐵,并進行充分的時效處理,應用先進的數控加工工藝,從而保證了箱體的高精度以及精度的可保持性,保證箱體壽命可達100,000小時以上。齒輪箱萬一失效,拆裝檢修也變得易如反掌,徹底解決了SJY系列拆裝不便的問題,使得該系列產品更適合在全球應用 。
齒輪: 齒輪的幾何參數多目標優化設計,最大寬徑比達到2.5,齒輪總重合度最大達到3.5以上;齒輪材料采用符合歐洲標準的優質低碳合金鋼18CrNiMo7-6(EN10084)等,經滲碳淬火后齒面硬度達HRC58-62;齒面經精密磨齒后,精度可達到5級(GB/T10095.1-2008),并輔以精確的拓?fù)湮⒂^修形技術,滿載時達到全齒寬接觸,提高材料利用率,從而實現使齒輪嚙合更平穩,承載能力更高且噪音極低;引用航空業噴丸標準,精控噴丸參數,對齒輪進行噴丸處理,應用該工藝的齒輪,其表面會形成較大的殘余壓應力,使得齒輪疲勞極限壽命更高,為100,000小時以上的壽命實現增加了又一道保險。
軸承: 我們優選國內外著名品牌的軸承并強調供應商的穩定性,使得全體軸承壽命長達100,000小時以上。
潤滑: 可選用先進的合成潤滑油作為潤滑保障,免除了客戶更換潤滑油的麻煩并節約了資源,以確保齒輪和軸承的設計壽命得到實現。
|
|
|
