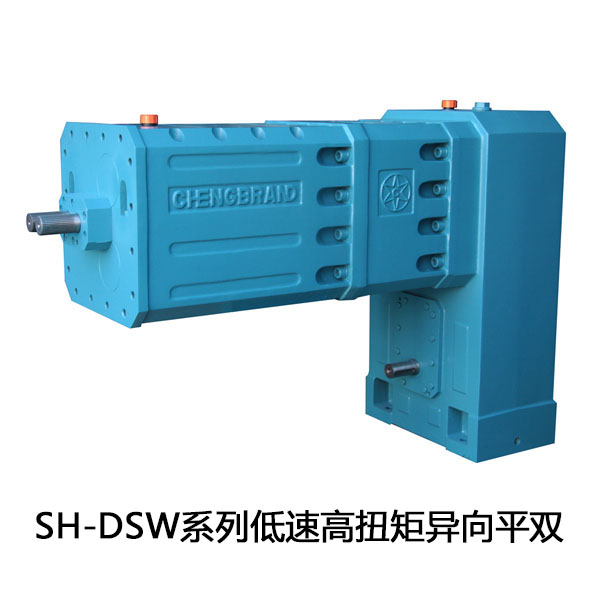

SH-DSW系列低速高扭矩異向平雙
2022-09-30 09:56:51
產品介紹
|
概述:
SH-DSW系列齒輪箱是借鑒德國同行的先進設計理念和方法,專為異向平行雙螺桿擠出機配套設計的硬齒面齒輪傳動裝置。由于采用了功率分流技術,從而使齒輪承載能力大幅提高,真正實現了齒輪箱的高精度、高強度,推薦作為歐美進口齒輪箱的替代產品。 該系列產品外形新穎美觀、結構緊湊合理、噪音指標低、承載能力強、傳動效率高,可以滿足長期的無故障運行,滲漏油可能性極小,主要零部件壽命大于50000小時。
箱體:
箱體結構在設計時兼顧了吸收噪音的功能,材質采用高品質的鑄鐵,并進行充分的時效處理,應用先進的加工工藝,從而保證了箱體的高精度以及精度的可保持性。
齒輪:
齒輪材料選用高品質的合金鋼20Cr2Ni4、20CrNi2MoA,滲碳淬火后精密磨齒,精度5級以上(GB/T10095-2001),齒面硬度達HRC58-62,并進行齒廓和螺旋線修形,保證齒輪在負載狀態下的完美嚙合,以實現低噪音和高效率。
軸承:
軸承一般選用全球知名品牌, 如SKF、FAG、TWB、NSK 、ZWZ、HRB等。
密封件:
密封件一般選用進口品牌, 如SOG、SIMIRIT等。
|
外形尺寸
|
|
型號
|
箱體尺寸/Housing
|
AA
|
A
|
B
|
H
|
H1
|
H2
|
E
|
TL
|
A1
|
m1
|
m2
|
m3
|
C
|
n-d1
|
n-d2
|
SH-DSW60
|
60
|
520
|
320
|
1054
|
225
|
230
|
510
|
1759
|
460
|
260
|
360
|
549
|
40
|
4-φ26
|
3-M20
|
SH-DSW61
|
61
|
SH-DSW73
|
73
|
675
|
410
|
1300
|
280
|
300
|
650
|
2315
|
625
|
345
|
460
|
615
|
50
|
4-φ33
|
3-M24
|
SH-DSW77
|
77
|
SH-DSW92
|
92.5
|
760
|
460
|
1420
|
315
|
340
|
750
|
2620
|
700
|
380
|
540
|
720
|
50
|
4-φ33
|
3-M24
|
SH-DSW110
|
110
|
820
|
540
|
1530
|
360
|
380
|
820
|
2900
|
750
|
420
|
620
|
900
|
65
|
4-φ46
|
3-M30
|
SH-DSW130
|
130
|
900
|
600
|
1600
|
400
|
420
|
880
|
3260
|
800
|
480
|
700
|
1100
|
65
|
4-φ46
|
3-M30
|
|
型號
|
輸入軸尺寸
|
|
輸出端尺寸
|
|
重量 kg
|
d
|
l
|
G1
|
D
|
L
|
ZA
|
ZB
|
SH-DSW60
|
45m6
|
85
|
190
|
DIN5480-N42X2X30X20-9H
|
70
|
350
|
350
|
1400
|
SH-DSW61
|
SH-DSW73
|
50m6
|
110
|
240
|
DIN5480-N55X2.5X30X20-9H
|
95
|
400
|
400
|
3200
|
SH-DSW77
|
SH-DSW92
|
65m6
|
130
|
260
|
DIN5480-N65X2.5X30X24-9H
|
110
|
450
|
450
|
4500
|
SH-DSW110
|
75m6
|
140
|
280
|
DIN5480-N75X3X30X24-9H
|
130
|
520
|
520
|
5800
|
SH-DSW130
|
90m6
|
160
|
300
|
DIN5480-N90X3X30X28-9H
|
150
|
600
|
600
|
7500
|
|
功率扭矩
|
型號
|
輸入轉速 n1 rpm
|
額定輸入功率 PN kw
|
|
單軸輸出扭矩 N.m
|
輸出轉速 n2 rpm
|
20
|
30
|
40
|
50
|
60
|
SH-DSW60
|
1500
|
15
|
22
|
30
|
38
|
45
|
3580
|
SH-DSW61
|
SH-DSW73
|
27
|
40
|
54
|
67
|
80
|
6400
|
SH-DSW77
|
SH-DSW92
|
50
|
75
|
101
|
126
|
151
|
12000
|
SH-DSW110
|
83
|
125
|
167
|
208
|
250
|
19900
|
SH-DSW130
|
130
|
195
|
260
|
324
|
390
|
31000
|
|
|
|
