SJQ系列中扭矩同向平雙

2022-09-30 09:51:29

產品介紹

SJQ系列擠出機齒輪箱是借鑒德國和奧地利同行的設計理念和方法，專為同向平行雙螺桿擠出機配套設計的硬齒面齒輪傳動裝置。該系列產品外形新穎美觀、結構緊湊合理、噪音指標低、承載能力強、出動效率高，可以滿足長期的無故障運行，滲漏油率小于千分之一，主要零件部件壽命大于50000小時。 箱體： 箱體結構在設計時兼顧了吸收噪音的功能，材質采用高品質的鑄鐵，并進行充分的時效處理，應用先進的加工設備和工藝，從而保證了箱體的高精度以及精度的可保持性。 齒輪： 齒輪及軸類材料均選用高品質合金剛才20CrMnTi、20CrMnMo、20CrNi2MoA，經滲碳淬火后齒面硬度達HRC58-62，經精密磨齒后，磨齒精度可以達到5級以上(GB/T10095-2001)，同時進行齒廓和螺旋線修形，以保證齒輪在負載狀態下的完美嚙合，從而實現低噪音和高效率。 軸承： 軸承一般選用亞洲知名品牌，如IKO、ZWZ、LYC等。 密封件： 油封等密封件一般選用進口品牌，如德國SIMRIT、臺灣SOG等。

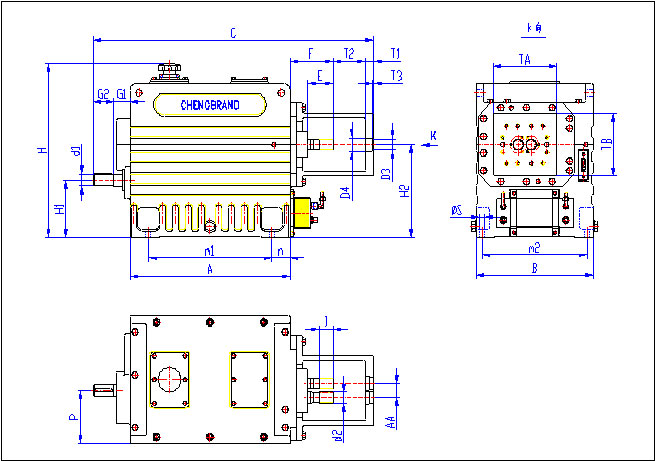

外形尺寸

AA 箱體   輸入軸 A B H C H1 H2 P m1 m2 n S d1 G1 G2 42 550 400 515 980 158 270 166 405 350 72.5 4-φ22 φ38m6 58 80 52 640 470 638 1133 210 340 195 495 420 72.5 4-φ22 φ42m6 65 82 60 725 540 739 1300 280 420 230 565 470 80 4-φ26 φ48m6 80 110   AA 輸出軸   中間體   重量kg d2 I E F TA TB D3 D4 T1 T2 T3 42 1MX28ZX45° 45 85 152 215 180 Φ30.25H8 Φ38H8 30 110 5 320 52 1.5MX26ZX45° 55 101 173 255 230 Φ41H8 Φ48H8 35 128 5 500 60 1.5MX26ZX45° 60 107 195 310 250 Φ47H8 Φ56H8 35 155 5 580

功率扭矩

300rpm 400rpm 500rpm 600rpm P1 T2 iex P1 T2 iex P1 T2 iex P1 T2 iex SJQ42 24.6 382 4.789 42 492 3.632 48.7 474 3.000 58 469 2.476 SJQ52 49 752 4.722 69 823 3.650 83 812 3.000 109 859 2.429 SJQ60 74.5 1060 4.471 98 1135 3.647 120 1125 2.950 142 1106 2.450
